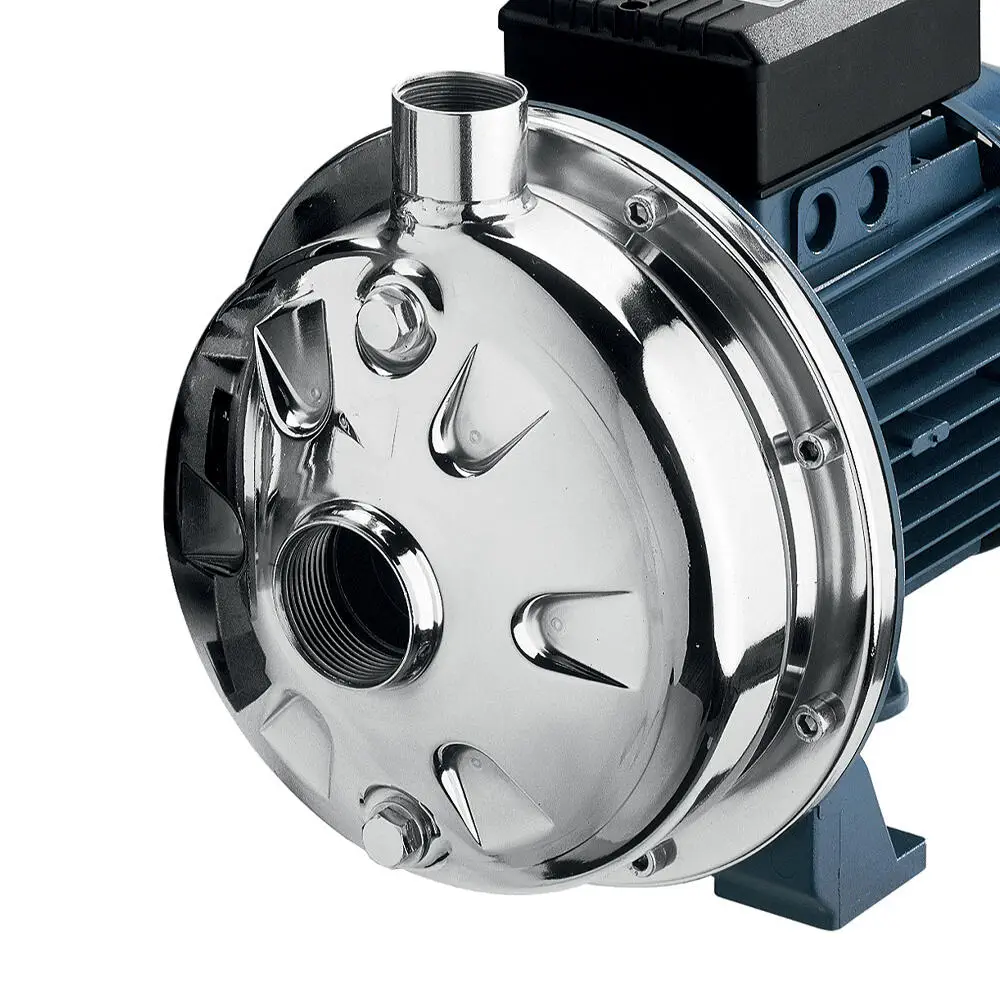

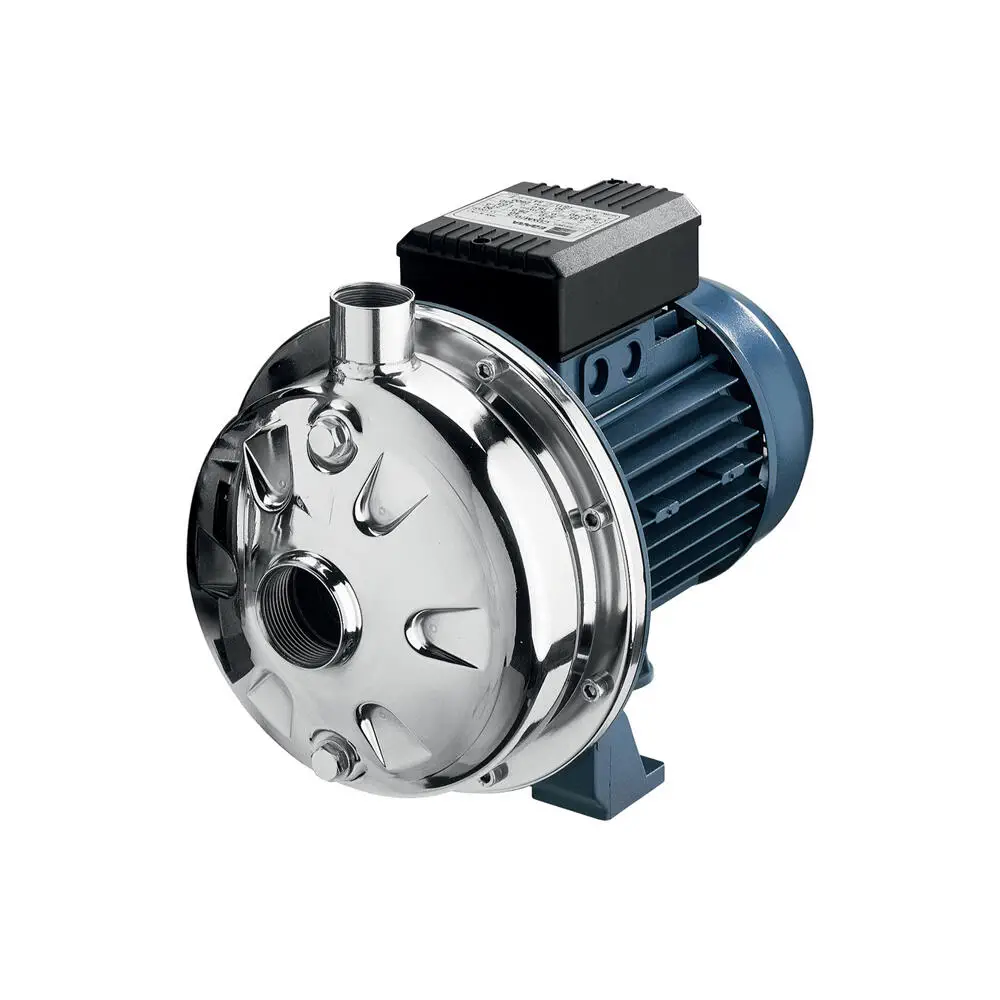

EBARA PUMPA CDX(L)

Kategorije: Centrifugalne pumpe s jednim i dva rotora, Površinske pumpe Oznake: Čvrsta konstrukcija, Dostupno u AISI 316, Kompaktne dimenzije

Opis

Centrifugalna pumpa s jednim rotorom s hidraulikom od nehrđajućeg čelika AISI 304 i AISI 316

s radijalnim rotorom, s hidraulikom u potpunosti u prešanom AISI 304 ili AISI 316 (L verzija), s hidroformiranim komponentama, koje osiguravaju čvrstoću, hidrauličku učinkovitost i pouzdanost. Proces hidroformiranja koristi visokotlačnu tekućinu (do 1200 bara) za formiranje metala. Hidraulička tekućina, u našem slučaju voda, s povećanjem tlaka gura nehrđajući čelik da kopira oblike predloška dok ne dođe u dodir s unutarnjim stijenkama matrice koja tvori kalup. Hidroformiranje, koje kombinira snagu preše sa snagom vode, ima značajne prednosti u odnosu na tradicionalne procese, i to:

Savršeno glatki oblik
Vrlo uglađen rad
Nema točaka zavarivanja

Ove značajke osiguravaju visoku otpornost na koroziju, visoku učinkovitost s performansama iznad 80% i male gubitke. Mala veličina CDX(L) električnih pumpi čini ih prikladnima za uske ili teško dostupne prostore. Svestranost ovih električnih crpki posljedica je različitih vrsta mehaničkih brtvi koje se mogu primijeniti. Dodatne tehničke informacije potražite u dokumentaciji.

Kućni tlak
Navodnjavanje malih vrtova
Pranje
Obrada vode
Rashladni tornjevi
Rukovanje čistom vodom općenito

Upit o proizvodu

Tehničke karakteristike

Tehnički podaci
Brzina protoka	od 1,2 do 15 m³/h
Ukupna glava	od 37,5 do 12,5 m
Maks. radni tlak	8 bara
Maks. temperatura tekućine	-5°C ÷ +75°C za H, HS, HW, HSW verzije -5°C ÷ +90°C za std i E verzije
MEI	> 0,4
Poljaci	2
Klasa izolacije	F
Stupanj zaštite	IP55
Napon	Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10%
Materijali
Tijelo pumpe	Nehrđajući čelik AISI 304 (EN 1.4301) (CDX) Nehrđajući čelik AISI 316L (EN 1.4404) (CDXL)
impeler	Nehrđajući čelik AISI 304 (EN 1.4301) (CDX) Nehrđajući čelik AISI 316L (EN 1.4404) (CDXL)
Vratilo	Nehrđajući čelik AISI 303 (EN 1.4305) (CDX) Nehrđajući čelik AISI 316L (EN 1.4404) (CDXL)
Mehanička brtva	Standard = keramika/ugljik/NBR H = grafit/keramika/FPM HS = silicijev karbid/silicijev karbid/FPM HW = volframov karbid/volframov karbid/FPM HSW = silicijev karbid/volfram karbid/FPM E = grafit/keramika/EPDM
Potpora motoru	Aluminij

Preuzimanja

Komercijalna dokumentacija

Tehnička dokumentacija

3D crteži

FAQ

Za koje se primjene može koristiti centrifugalna pumpa CDX(L)?

CDX(L) centrifugalna pumpa idealna je kada se koristi za povišenje tlaka u kućanstvu, navodnjavanje vrta, pranje i općenito za rukovanje čistom vodom. Zahvaljujući svojim dizajnerskim značajkama može se koristiti u mnogim drugim područjima, uključujući industrijski sektor i s raznim vrstama tekućina. Obratite se našoj tehničkoj službi za korisnike za informacije o specifičnim područjima primjene.

Koju vrstu tekućine mogu pumpati s CDX(L) centrifugalnom pumpom?

Zahvaljujući dizajnerskim značajkama i različitim tehničkim kombinacijama koje su dostupne, CDX(L) centrifugalna pumpa dizajnirana je tako da može koristiti čistu vodu i razne vrste tekućina. Obratite se našoj tehničkoj službi za korisnike za informacije o specifičnim područjima primjene.

Koja je maksimalna dopuštena temperatura tekućine za CDX(L) centrifugalnu pumpu?

Za standardnu verziju temperaturni raspon je 60°C – 90°C ovisno o modelu. Verzije koje su opremljene različitim mehaničkim brtvama mogu pumpati tekućine do 120 °C. Provjerite tehničku dokumentaciju pumpe i upute za uporabu za maksimalne dopuštene temperaturne granice prema verziji.

Regarding the CDX(L) centrifugal pump, can I extend the power cord without causing technical problems or affecting the warranty?

Yes, anyhow this operation has to be carried out by a specialised technician or at an authorised EBARA Service Centre. This avoids improper connections that can adversely affect the pump’s correct operation and/or the safety of the installation.

Koja je razlika između pumpe s jednim rotorom i dvostrukog rotora?

Performanse verzije s dvostrukim rotorom bolje su u pogledu visine, dok brzina protoka ostaje ista.

Kolika je razina buke CDX(L) centrifugalne pumpe?

Razina buke centrifugalne pumpe CDX(L) iznosi

Kako pravilno izvesti prvo pokretanje centrifugalne pumpe CDX(L)?

Za prvo pokretanje potrebne su sljedeće operacije:

otpustite šesterokutnu kapicu na vrhu tijela pumpe;
pomoću lijevka napunite crpku vodom dok se ne prelije;
Ponovno zavijte poklopac dok se ne začepi, to sprječava prodiranje zraka.

Uvjerite se da ništa ne blokira nožni ventil cijevi za uranjanje. Nakon što su ovi koraci izvedeni, uključite i isključite prekidač dva ili tri puta kako biste provjerili radne uvjete crpke i njezin smjer vrtnje. Zatim započnite njegov kontinuirani rad i postupno otvarajte vrata isporuke. Uvijek pogledajte korisnički priručnik i priručnik za održavanje.

Kako mogu provjeriti smjer vrtnje centrifugalne pumpe CDX(L)?

Pokrenite pumpu na nekoliko trenutaka;
Postavite se gledajući pumpu na strani ventilatora (straga);
Provjerite okreće li se ventilator u smjeru kazaljke na satu prema strelici naljepnice na poklopcu ventilatora.
