EBARA PUMPA 3(L)(4) SERIJA

Kategorije: EN 733 Standardizirane pumpe, Površinske pumpe Oznake: Čvrsta konstrukcija, Spirala dobivena postupkom hidroformiranja, Visoka učinkovitost

Opis

Centrifugalna pumpa usklađena s EN733 i dostupna u različitim materijalima

Nehrđajući čelik AISI 304 (SERIJA 3)
Nehrđajući čelik AISI 316 (SERIJA 3L)
Mikrolijevanje od nehrđajućeg čelika AISI 316 za neke modele (3L SERIJA)

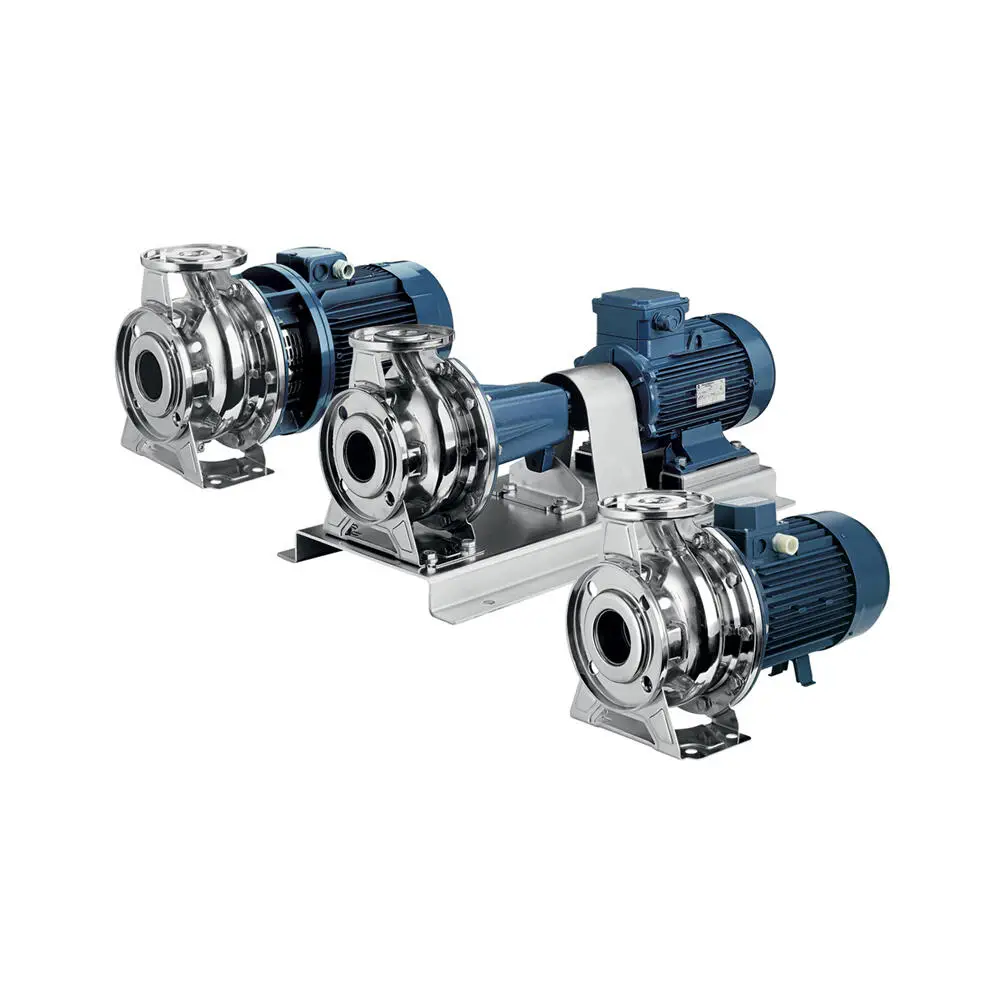

EBARA Pumps Europe savršeno razumije različite potrebe sektora u kojima će se pumpe koristiti. Zbog toga je stvorio 3 SERIJE s 2 ili 4 polnim motorima; Kompletna, inovativna, pouzdana i učinkovita serija za uspješan rad čak i u najtežim i najtežim uvjetima. Prepoznatljiva značajka serije 3 je dizajn stražnjeg izvlačenja: konformacija koja omogućuje uklanjanje bloka rotora-motora bez odvajanja tijela pumpe od cjevovoda, čime se omogućuje bilo koja vrsta održavanja. Asortiman se sastoji od:

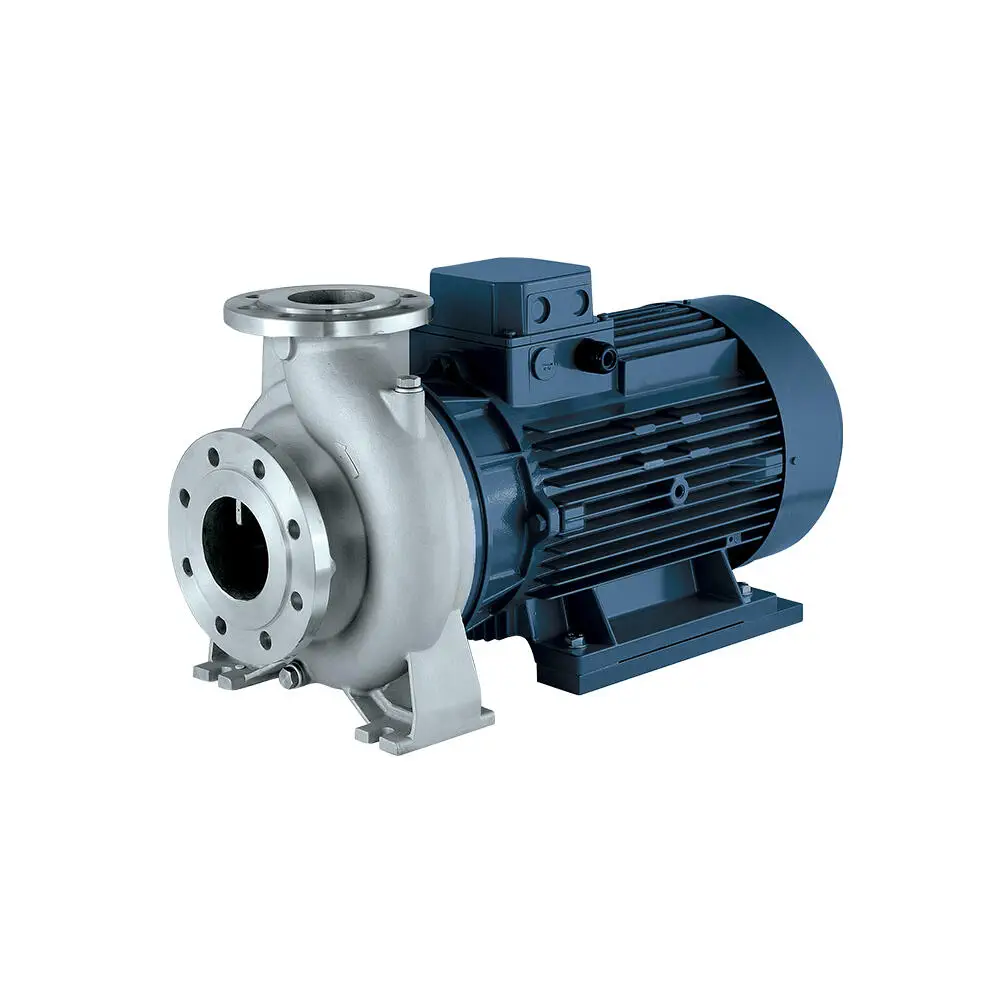

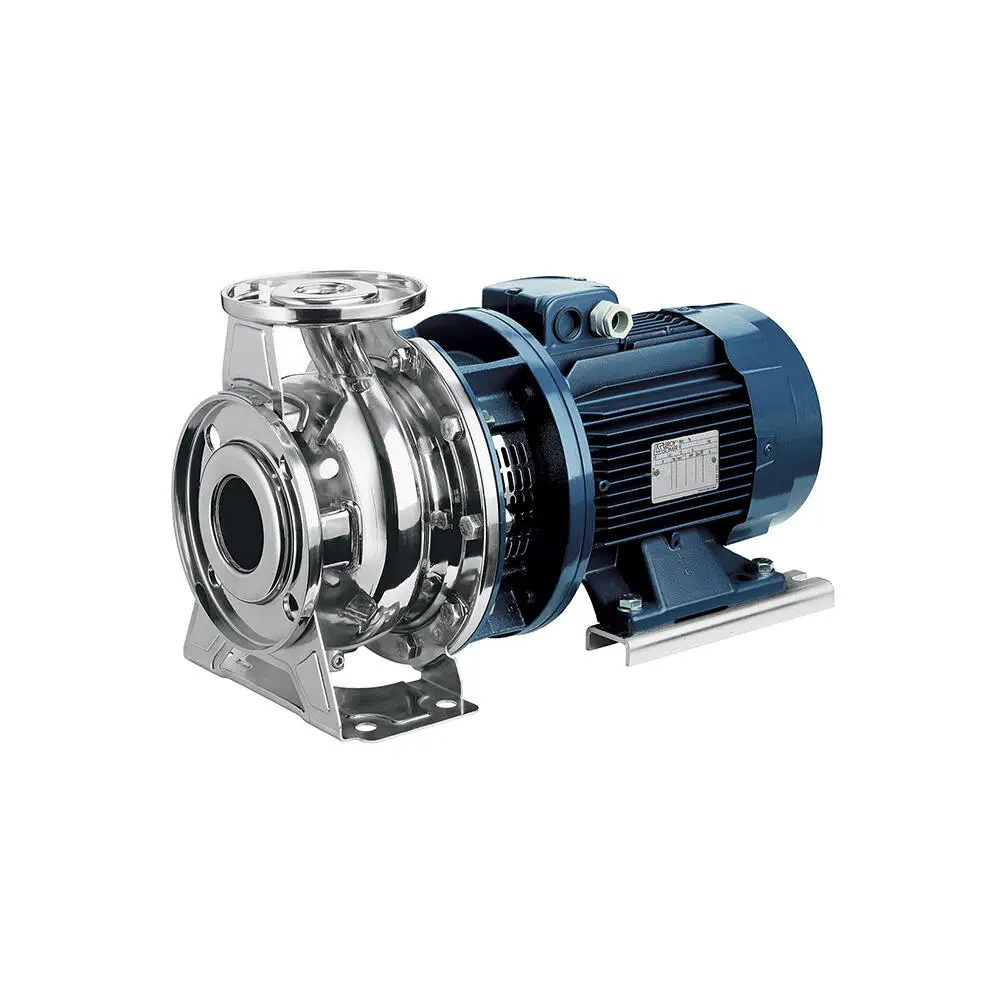

Monoblok serije 3(L)M
S krutom spojnicom serije 3(L)S

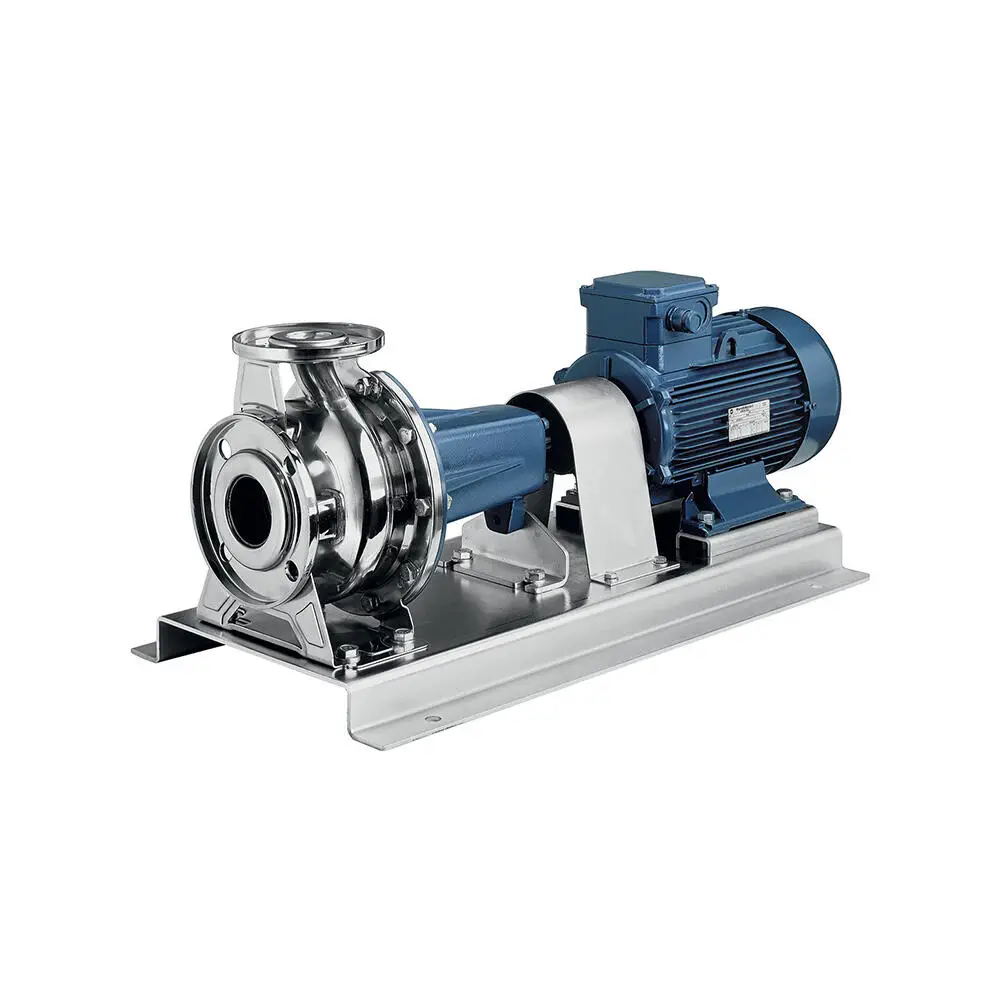

S elastičnom spojnicom serije 3(L)P

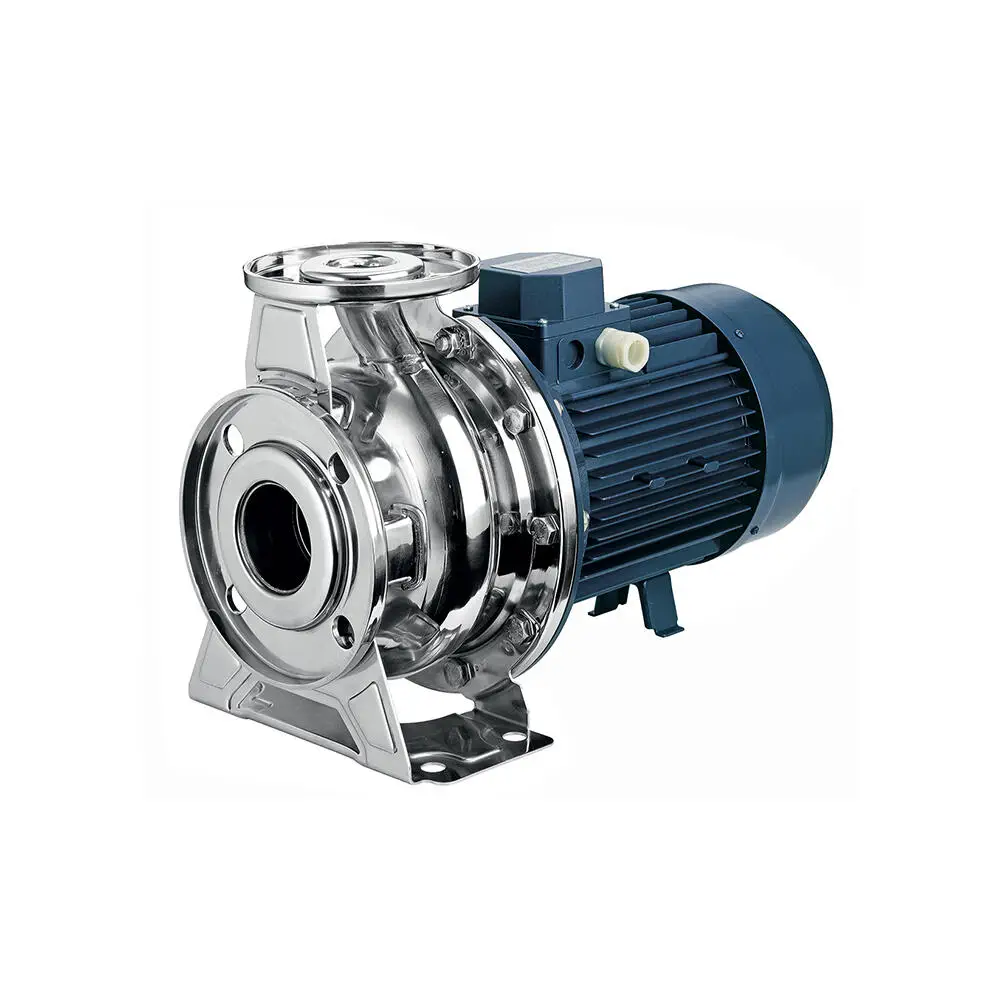

Za 3LM SERIJE i 3LS SERIJE dostupna je verzija Z, s kućištem bez potporne noge i s novom nogom izravno montiranom na nosač motora. Ovo rješenje omogućuje da pumpa ostane u ograničenim prostorima gdje nije moguće spojiti podnožje standardne serije 3 i, što je najvažnije, omogućuje spajanje pumpe u različitim položajima zahvaljujući rotaciji stopala za 90°.

Serije 3(L)S i 3(L)P dostupne su s ATEX certificiranom hidraulikom i motorom (predlažemo da kontaktirate prodajnu mrežu za ATEX verziju). Dodatne tehničke informacije potražite u dokumentaciji.

Sustavi grijanja, ventilacije i klimatizacije
Vodoopskrba civilnih, poljoprivrednih i industrijskih postrojenja
Pritisak
Sustavi za gašenje požara
Industrijski sustavi za rukovanje tekućinama
Navodnjavanje
Rashladni tornjevi
Bazeni
Odvodnjavanje
Sustavi pranja

Upit o proizvodu

Tehničke karakteristike

Tehnički podaci
Brzina protoka	do 240 m³/h
Ukupna glava	do 100 m
Maks. radni tlak	10 bara
Maks. temperatura tekućine	-10°C ÷ +75°C za H, HS, HW, HSW verzije -10°C ÷ +90°C za standardne modele -20°C ÷ +90°C za E, ES verziju
MEI	> 0,4
Polovi	2 i 4
Klasa izolacije	F
Stupanj zaštite	IP55
Napon	Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10% (do i uključujući 4kW) Trofazni 3~400/690V ±10% (od 5,5kW i više)
Materijali
Tijelo pumpe	Nehrđajući čelik AISI 304 (EN 1.4301) za SERIJU 3 Nehrđajući čelik AISI 316L (EN 1.4404) za SERIE 3L Nehrđajući čelik AISI 316 (EN 1.4401) precizno lijevan za SERIJU 3L 65-250 80-160/200/250
impeler	Nehrđajući čelik AISI 304 (EN 1.4301) za SERIJU 3 AISI 316L (EN 1.4404) za 3L SERIJE 32, 40, 50 AISI 316 (EN 1.4401) precizno lijevano za 3L SERIJE 65, 80
Vratilo	Nehrđajući čelik AISI 304 (EN 1.4301) za SERIJE 3 Nehrđajući čelik AISI 316L (EN 1.4404) za SERIJU 3L Duplex za 3L SERIJU 65-250, 80-200/30, 80-200/37, 80-250
Mehanička brtva	Standard = keramika/ugljik/NBR H = grafit/keramika/FPM HS = silicijev karbid/silicijev karbid/FPM HW = volframov karbid/volframov karbid/FPM HSW = silicijev karbid/volfram karbid/FPM E = grafit/keramika/EPDM
Potpora motoru	Aluminij - lijevano željezo

Preuzimanja

Komercijalna dokumentacija

Tehnička dokumentacija

3D crtetži

FAQ

Može li se pumpa serije 3 ili 3D SERIJE postaviti okomito?

Da, ali samo pod određenim radnim uvjetima. Pitajte našu tehničku službu za korisnike za savjet.

Koja je razlika između 3 SERIJE i 3D SERIJE?

Razlika između dvije verzije stoji u materijalu od kojeg su izrađene, AISI 304 ili AISI 316L nehrđajući čelik za 3 SERIJE, lijevano željezo za 3D SERIJU.

Koja je maksimalna viskoznost tekućine koju 3 SERIJE i 3D SERIJE mogu podnijeti?

Obratite se EBARA-inoj tehničkoj službi za korisnike kako biste provjerili je li model pumpe prikladan za fizikalna svojstva otopine (koncentracija i temperatura). Kako bi se ispunili radni zahtjevi u skladu sa specifičnim karakteristikama tekućine, možda će biti potrebno izmijeniti motor i/ili hidrauliku pumpe.
