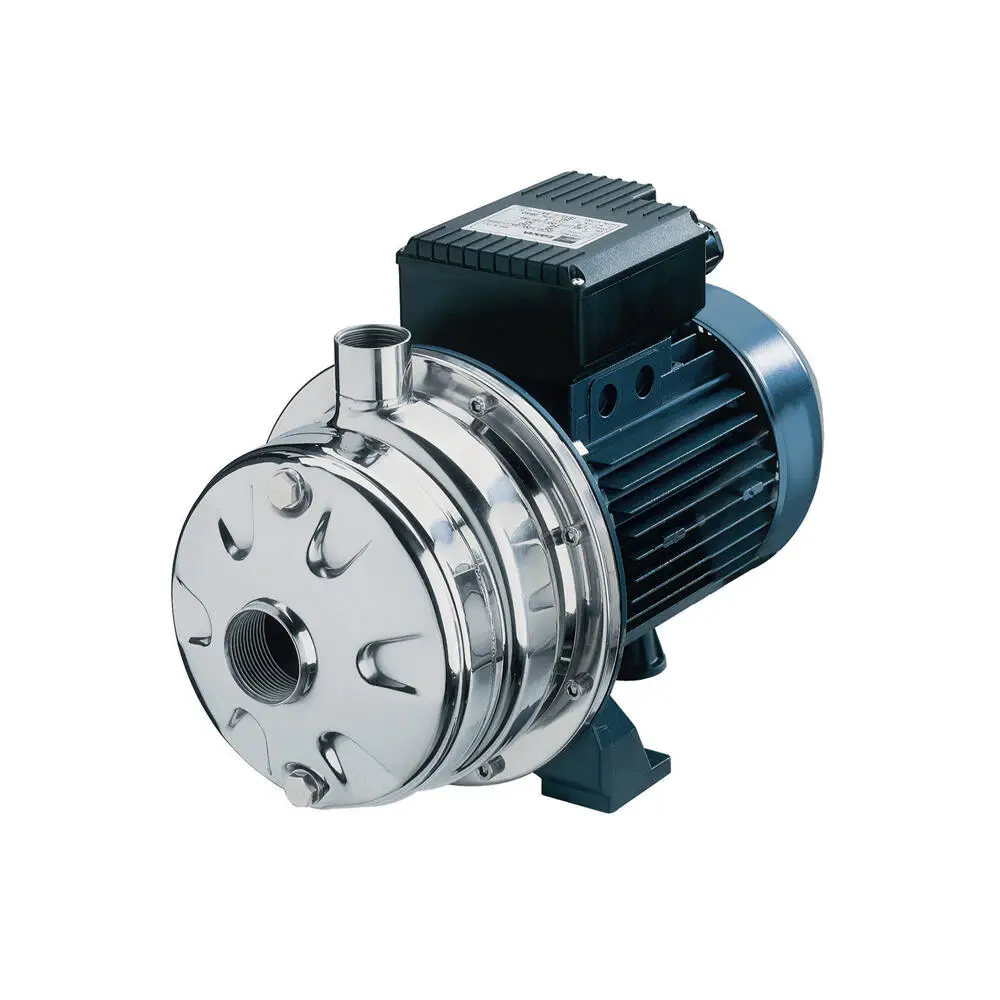

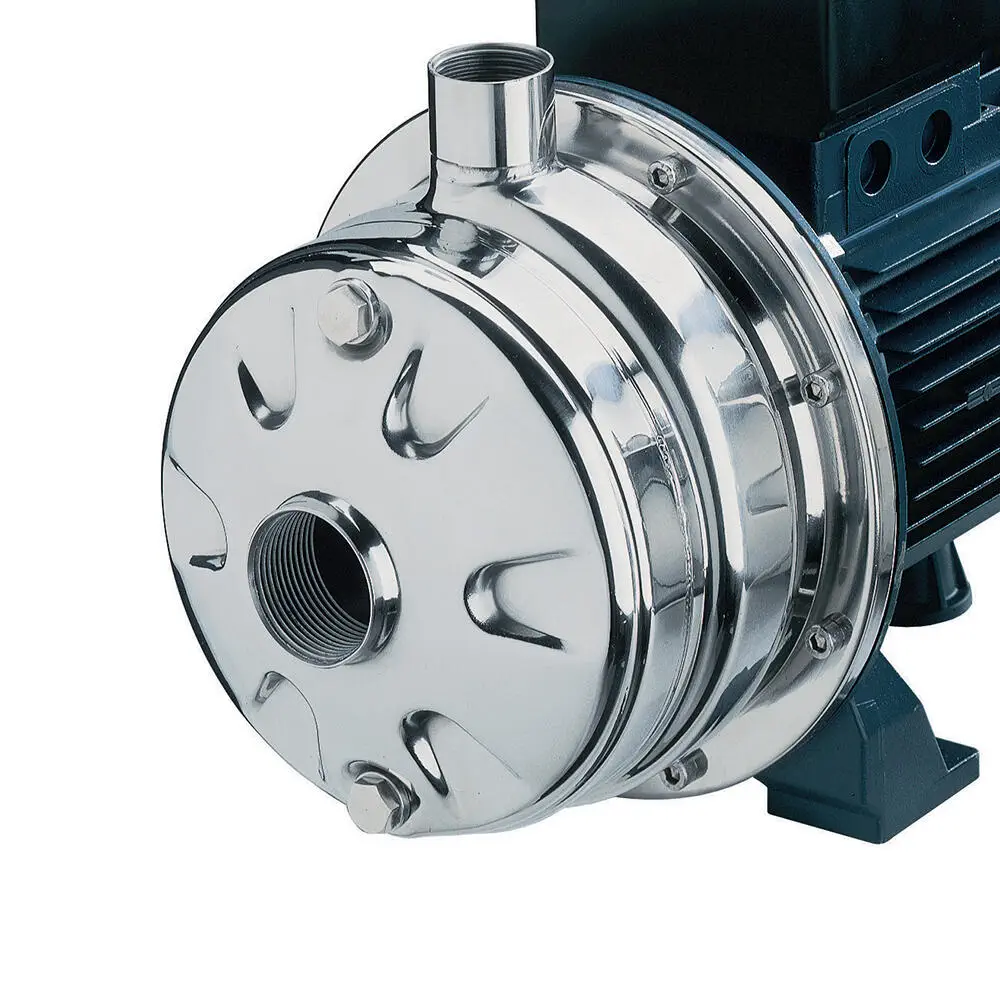

EBARA PUMPA 2CDX(L)

Centrifugalna pumpa s dvostrukim rotorom od nehrđajućeg čelika AISI 304 i AISI 316, s radijalnim rotorom i komponentama izrađenim postupkom hidroformiranja koji pruža visoku otpornost na koroziju, visoku učinkovitost s preko 80% performansi i malim gubicima.

Kategorije: Centrifugalne pumpe s jednim i dva rotora, Površinske pumpe Oznake: Čvrsta konstrukcija, Dostupno u AISI 316, Kompaktne dimenzije

Opis

Dvostruka centrifugalna pumpa s hidraulikom od nehrđajućeg čelika AISI 304 i AISI 316

s radijalnim rotorom, s hidraulikom u potpunosti u prešanoj AISI 304 ili AISI 316 (L verzija). Dvostruko radno kolo čini širi raspon performansi od verzije s jednim rotorom. Komponente električne pumpe 2CDX(L) dobivene su renomiranim postupkom hidroformiranja, što jamči čvrstoću, hidrauličku učinkovitost i pouzdanost. Proces koristi tekućinu pod visokim tlakom (do 1200 bara) za oblikovanje metala. Hidraulička tekućina, u našem slučaju voda, s povećanjem tlaka gura nehrđajući čelik da kopira oblike predloška dok ne dođe u dodir s unutarnjim stijenkama matrice koja tvori kalup. Ovaj ekskluzivni sustav, koji kombinira snagu preše sa snagom vode, ima značajne prednosti u odnosu na tradicionalne procese:

Savršeno glatki oblik
Vrlo uglađen rad
Nema točaka zavarivanja

Ove značajke osiguravaju visoku otpornost na koroziju, visoku učinkovitost s performansama od preko 80% i nisko curenje. Električne pumpe 2CDX(L), zahvaljujući svojoj maloj veličini, mogu se postaviti čak i u uske ili teško dostupne prostore. Svestranost ovih električnih crpki posljedica je različitih vrsta mehaničkih brtvi koje se mogu primijeniti. Dodatne tehničke informacije potražite u tehničkoj dokumentaciji.

Kućni tlak
Navodnjavanje malih vrtova
Pranje
Obrada vode
Rashladni tornjevi
Rukovanje čistom vodom općenito

Upit o proizvodu

Tehničke karakteristike

Tehnički podaci
Brzina protoka	od 1,2 do 12,6 m³/h
Ukupna glava	od 71,5 do 27 m
Maks. radni tlak	8 bara
Maks. temperatura tekućine	-5°C ÷ +75°C za H, HS, HW, HSW verzije -5°C ÷ +90°C za std i E verzije
Polovi	2
Klasa izolacije	F
Stupanj zaštite	IP55
Napon	Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10%
Materijali
Tijelo pumpe	Nehrđajući čelik AISI 304 (EN 1.4301) (2CDX) Nehrđajući čelik AISI 316L (EN 1.4404) (2CDXL)
impeler	Nehrđajući čelik AISI 304 (EN 1.4301) (2CDX) Nehrđajući čelik AISI 316L (EN 1.4404) (2CDXL)
Vratilo	Nehrđajući čelik AISI 304 (EN 1.4301) (2CDX) Nehrđajući čelik AISI 316L (EN 1.4404) (2CDXL)
Mehanička brtva	Standard = keramika/ugljik/NBR H = grafit/keramika/FPM HS = silicijev karbid/silicijev karbid/FPM HW = volframov karbid/volframov karbid/FPM HSW = silicijev karbid/volfram karbid/FPM E = grafit/keramika/EPDM
Potpora motoru	Aluminij (do i uključujući 1,5 kW), lijevano željezo (2,2 kW i više)

Preuzimanja

Komercijalna dokumentacija

Tehnička dokumentacija

3D crteži

FAQ

Koja je razlika između pumpe s jednim rotorom i dvostrukog rotora?

Performanse verzije s dvostrukim rotorom bolje su u pogledu visine, dok brzina protoka ostaje ista.

Kako mogu provjeriti smjer vrtnje centrifugalne pumpe 2CDX(L)?

Pokrenite pumpu na nekoliko trenutaka;
Postavite se gledajući pumpu na strani ventilatora (straga);
Provjerite okreće li se ventilator u smjeru kazaljke na satu prema strelici naljepnice na poklopcu ventilatora.

Što se tiče centrifugalne pumpe 2CDX(L), mogu li produžiti kabel za napajanje bez tehničkih problema ili utjecaja na jamstvo?

Da, u svakom slučaju ovu operaciju mora obaviti specijalizirani tehničar ili u ovlaštenom EBARA servisnom centru. Time se izbjegavaju nepravilni spojevi koji mogu negativno utjecati na ispravan rad pumpe i/ili sigurnost instalacije.

Po čemu se centrifugalna pumpa 2CDX(L) razlikuje od centrifugalne pumpe CDX(L)?

Električna centrifugalna pumpa 2CDX(L) je pumpa s dvostrukim rotorom. U usporedbi s CDX(L) pumpom ima dva rotora umjesto jednog, što omogućuje postizanje viših performansi u pogledu visine.

Kako pravilno izvesti prvo pokretanje centrifugalne pumpe 2CDX(L)?

Za prvo pokretanje potrebne su sljedeće operacije:

otpustite šesterokutnu kapicu na vrhu tijela pumpe;
pomoću lijevka napunite crpku vodom dok se ne prelije;
Ponovno zavijte poklopac dok se ne začepi, to sprječava prodiranje zraka

Uvjerite se da ništa ne blokira nožni ventil cijevi za uranjanje. Nakon što su ovi koraci izvedeni, uključite i isključite prekidač dva ili tri puta kako biste provjerili radne uvjete crpke i njezin smjer vrtnje. Zatim započnite njegov kontinuirani rad i postupno otvarajte vrata isporuke. Uvijek pogledajte korisnički priručnik i priručnik za održavanje.

Kolika je razina buke centrifugalne pumpe 2CDX(L)?

Razina buke centrifugalne pumpe 2CDX(L) iznosi <70 dB na udaljenosti od jednog metra

Koja je maksimalna dopuštena temperatura tekućine za centrifugalnu pumpu 2CDX(L)?

Za standardnu verziju temperaturni raspon je 60°C – 90°C ovisno o modelu. Verzije koje su opremljene različitim mehaničkim brtvama mogu pumpati tekućine do 120 °C. Provjerite tehničku dokumentaciju pumpe i upute za uporabu za maksimalne dopuštene temperaturne granice prema verziji.

Koju vrstu tekućine mogu pumpati centrifugalnom pumpom 2CDX(L)?

Zahvaljujući dizajnerskim značajkama i različitim tehničkim kombinacijama koje su dostupne, centrifugalna pumpa 2CDX(L) dizajnirana je tako da može koristiti čistu vodu i razne vrste tekućina. Obratite se našoj tehničkoj službi za korisnike za informacije o specifičnim područjima primjene.

Za koje se primjene može koristiti centrifugalna pumpa 2CDX(L)?

Centrifugalna pumpa 2CDX(L) idealna je kada se koristi za povišenje tlaka u kućanstvu, navodnjavanje vrta, pranje i općenito za rukovanje čistom vodom. Zahvaljujući svojim dizajnerskim značajkama može se koristiti u mnogim drugim područjima, uključujući industrijski sektor i s raznim vrstama tekućina. Obratite se našoj tehničkoj službi za korisnike za informacije o specifičnim područjima primjene.
