Pregled pumpi
Za opis proizvoda klikni sliku. Za upit o proizvodu klikni gumb

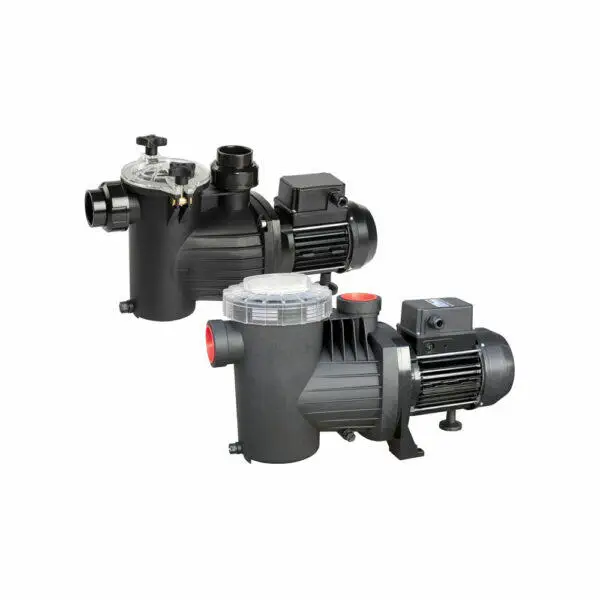

EBARA PUMPA SWS – SWT
Horizontalna samousisavajuća centrifugalna pumpa za bazen s ugrađenim predfilterom.
Savršeno za recirkulaciju čiste ili blago prljave vode, vode koja sadrži klor ili aditive u filtracijskim sustavima za male i srednje bazene.
Dodatne tehničke informacije potražite u dokumentaciji
- Cirkulacija vode u sustavima filtracije bazena
| Tehnički podaci | |
| Brzina protoka | od 4,8 do 31,2 m³/h |
| Ukupna glava | od 23,8 do 2,7 m |
| Maks. temperatura okoline | +40°C |
| Maks. temperatura tekućine | +40°C |
| MEI | > 0,4 |
| Polovi | 2 |
| Klasa izolacije | F |
| Stupanj zaštite | IP55 |
| Napon | Jednofazni 1~230V Trofazni 3~230/400V (SWT) |
| Veze | SWS: – unutrašnji navoj 1″½ – Priključak za PVC cijev Ø50mm za lijepljenje SWT: – ženski navoj 2″ |
| Materijali | |
| Tijelo pumpe |
Polipropilen otporan na kemikalije ojačan staklenim vlaknima
|
| impeler | Noryl |
| Vratilo | Nehrđajući čelik AISI 316 (EN 1.4401) |
| Mehanička brtva | Grafit/keramika |
EBARA PUMPA SWS – SWT

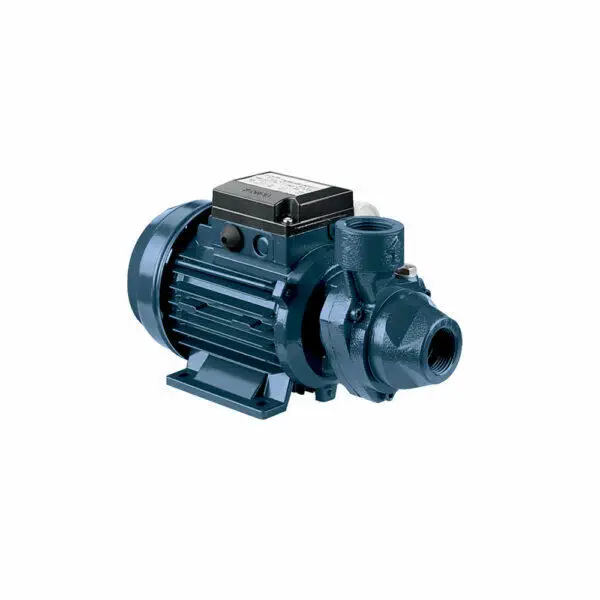

EBARA PUMPA PRA – PRN
PRA periferna pumpa s tijelom i nosačem od lijevanog željeza, dostupna i u izvedbi s niklom (PRN 0,50 jednofazna).
Električne pumpe PRA-PRN praktične su, kompaktne i lako prenosive. Dodatne tehničke informacije potražite u dokumentaciji
- Za kućnu upotrebu
- Napajanje kotla
- Jedinice za autoklav
| Tehnički podaci | |
| Brzina protoka | od 0,3 do 4,2 m³/h |
| Ukupna glava | od 12 do 88 m |
| Maks. radni tlak | 6 bara PRA/PRN 0,50 7,5 bara PRA 0,80 12 bara za ostatak raspona |
| Maks. temperatura tekućine | +80°C |
| Polovi | 2 |
| Klasa izolacije | F |
| Stupanj zaštite | IP44 |
| Napon | Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10% |
| Materijali | |
| Tijelo pumpe | Lijevano željezo Poniklano lijevano željezo za PRN |
| impeler | Mjed |
| Vratilo | AVZ za PRA 0,50 AISI 303 (EN 1.4305) za ostatak asortimana |
| Mehanička brtva | Ugljik/keramika/NBR (standardno) |
| Potpora motoru | Lijevano željezo |
EBARA PUMPA PRA – PRN

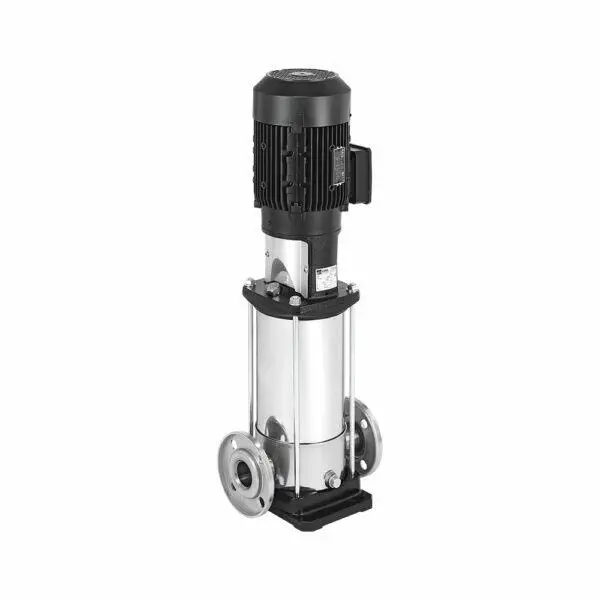

EBARA PUMPA EVMS(L)(G)
Vertikalna višestepena centrifugalna pumpa dostupna u različitim materijalima:
- Nehrđajući čelik AISI 304 (EVMS)
- Nehrđajući čelik AISI 316L (EVMSL)
- Lijevano željezo (EVMSG)
Inovacije i istraživanja koja su obilježja EBARA Pumps Europe mogu se pronaći u rotoru Shurricane®, komponenti koja razlikuje seriju višestupanjskih centrifugalnih crpki EVMS. Patentirani dizajn rotora Shurricane® omogućuje smanjenje aksijalnog potiska za 80%, što omogućuje:
- Očuvajte vijek trajanja ležaja motora
- Koristite bilo koji komercijalni motor u svim modelima pumpi, dakle bez upotrebe motora s ojačanim potisnim ležajevima. Ako je potrebno održavanje, zamjena motora bit će brža i omogućit će upotrebu bilo kojeg motora
- Osigurajte visoku učinkovitost crpke s MEI ocjenom > 0,7 za najučinkovitije modele
Prednosti koje proizlaze iz višestepene centrifugalne pumpe EVMS također su vidljive u pogledu:
- Mehanička brtva uloška, koja omogućuje zamjenu uloška bez potrebe za rastavljanjem nosača motora
- Spojnica s odstojnikom koja omogućuje jednostavno održavanje bez potrebe za uklanjanjem teških motora preko 5,5 kW
- Pametna rješenja utikača
Serija EVMS nudi više kombinacija mehaničkih brtvi za svaku vrstu zahtjeva i različite cijevne spojeve.
Verzija s niskim NPSH (EVMSN) dostupna je na zahtjev.
Dodatne tehničke informacije potražite u dokumentaciji
- Civilni, industrijski, poljoprivredni i protupožarni sustavi za stvaranje tlaka
- Primarni sustavi za pročišćavanje vode
- Reverzna osmoza
- Filtracija
- Rukovanje umjereno agresivnim tekućinama
- Opterećenje kotla
- Sustavi pranja
- Grijanje i klimatizacija
| Tehnički podaci | |
| Brzina protoka | 1, 3, 5, 10, 15, 20, 32, 45, 64, 90 m³/h |
| Ukupna glava | 249 m |
| Maks. radni tlak | 1,6, 2,5, 3,0, 3,5 Mpa (16, 25, 30, 35 bara) |
| Maks. temperatura tekućine | -30°C ÷ +140°C |
| MEI | > 0,7 |
| Poljaci | 2 |
| Klasa izolacije |
F za jednofaznu verziju
F (za visokotemperaturnu klasu B) za trofaznu verziju
|
| Stupanj zaštite | IP55 (do 11 kW), IP56 (preko 15 kW) |
| Napon | Jednofazni 230V±10% Trofazni 230/400V±10% (do 4kW) 400/690V±10% (preko 5,5kW) |
| Materijali | |
| impeler |
Nehrđajući čelik AISI 304 (EN 1.4301)
Nehrđajući čelik AISI 316L (EN 1.4404) za EVMSL
|
| Vratilo |
Nehrđajući čelik AISI 304 (EN 1.4301) ili AISI 329A (EN 1.4462)
Nehrđajući čelik AISI 316L (EN 1.4404) (ovisno o modelu)
|
| Mehanička brtva |
Silicijev karbid/ugljik/EPDM ili FPM
Silicijev karbid grafit/silicijev karbid/EPDM ili FPM
|
| Potpora motoru | Lijevano željezo ENGJL-200 EN1561 |
| Vanjsko kućište |
Nehrđajući čelik AISI 304 (EN 1.4301)
Nehrđajući čelik AISI 316L (EN 1.4404) za EVMSL
|
| Spojna šipka | Nehrđajući čelik AISI 431 (EN 1.4057) |
| Baza |
Nehrđajući čelik AISI 304 (EN 1.4301) i ASTM CF8 (EN 1.4308) za EVMS
Lijevano željezo za EVMSG
Nehrđajući čelik AISI 316L (EN 1.4404) i ASTM CF8 (EN 1.4308) za EVMSL
|
Komercijalna dokumentacija
EVMS 1-90 Catalogue
Data Book EVMS(.)1-90 50Hz 2 poles
Data Book EVMS(.)1-90 60Hz 2 poles
Data Book ATEX
Data Book ETM motors
ETM Motor instruction manual
EVMS ATEX instruction manualEBARA PUMPA EVMS(L)(G)

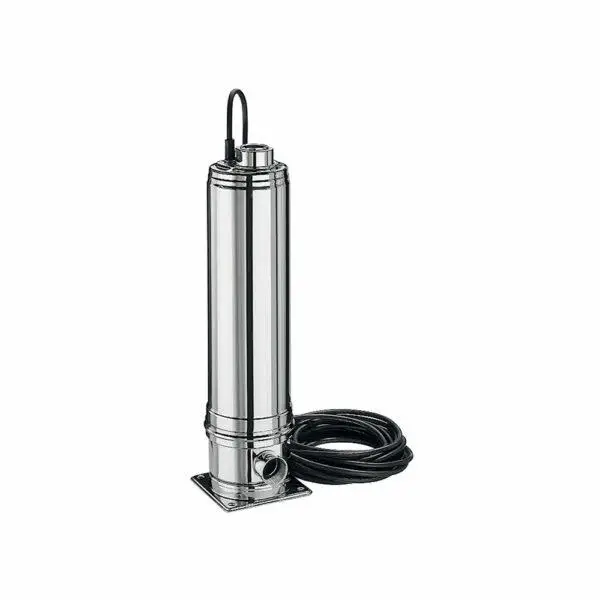

EBARA PUMPA MULTIGO
Vertikalna višestepena centrifugalna pumpa od nehrđajućeg čelika AISI 304,
opremljena motorom hlađenim pumpanom tekućinom što je čini jedinstvenom u pogledu svestranosti upotrebe, kako u površinskoj tako i u potopljenoj konfiguraciji, te tišine, smanjujući vibracije uzrokovane hidrauličkim dijelom.
Vertikalna višestupanjska centrifugalna električna pumpa MULTIGO ima dvostruku mehaničku brtvu u uljnoj komori kako bi se osiguralo kontinuirano podmazivanje i maksimalna pouzdanost.
MULTIGO je dostupan i kao linijska verzija. Dodatne tehničke informacije potražite u dokumentaciji
- Povišenje tlaka
- Sustavi za povišenje tlaka
- Navodnjavanje
- Sustavi pranja
- Prikupljanje čiste vode
| Tehnički podaci | |
| Brzina protoka | 1,2 do 7,2 m³/h |
| Ukupna glava | od 75,7 do 13,4 m |
| Maks. radni tlak | 10 bara |
| Maks. temperatura tekućine | +40°C |
| Maks. dubina usisavanja | 6 m sa 5 m kabla |
| MEI | > 0,4 |
| Poljaci | 2 |
| Klasa izolacije | F |
| Stupanj zaštite | IP68 |
| Napon | Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10% |
| Materijali | |
| Tijelo pumpe | Nehrđajući čelik AISI 304 (EN 1.4301) |
| impeler | OZO+PS sa staklenim vlaknima |
| Vratilo | Nehrđajući čelik AISI 431 (EN 1.4057) |
| Mehanička brtva | Keramika/ugljik/NBR |
| Potpora motoru | AISI 304 |
Tehnička dokumentacija
Generic instruction manual3D nacrti
MULTIGO 50Hz
MULTIGO 60HzEBARA PUMPA MULTIGO

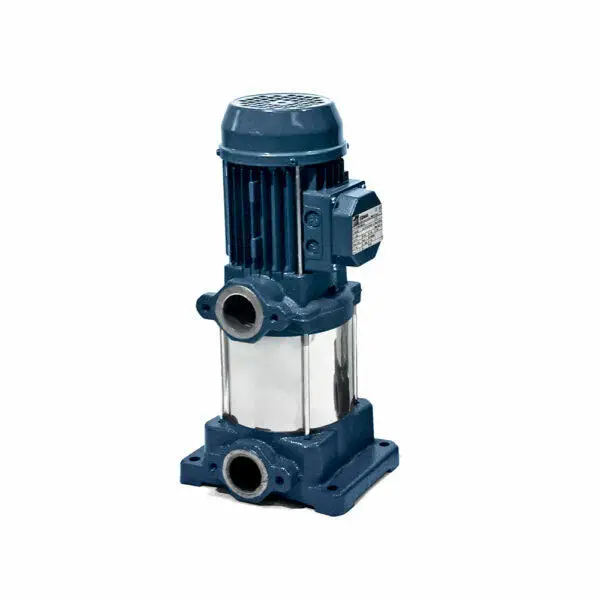

EBARA PUMPA CVM
Vertikalna višestupanjska centrifugalna pumpa od lijevanog željeza, s tehnopolimernim stupnjevima ojačanim staklenim vlaknima i bazom od lijevanog željeza.
Protuprirubnice su standardno ugrađene. Tih i jednostavan za održavanje, pogodan je za stambenu upotrebu. Dodatne tehničke informacije potražite u dokumentaciji.
- Povišenje tlaka
- Sustavi za povišenje tlaka
- Navodnjavanje
- Sustavi pranja
- Rukovanje čistom vodom
| Tehnički podaci | |
| Brzina protoka | do 7,2 m³/h |
| Ukupna glava | do 6,4 m |
| Maks. radni tlak | 11 bara |
| Maks. temperatura tekućine | +40°C |
| MEI | > 0,4 |
| Polovi | 2 |
| Klasa izolacije | F |
| Stupanj zaštite | IP44 |
| Napon | Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10% |
| Materijali | |
| Tijelo pumpe | Lijevano željezo |
| impeler | OZO+PS sa staklenim vlaknima |
| Vratilo | Nehrđajući čelik AISI 416 (EN 1.4005) |
| Mehanička brtva | Keramika/ugljik/NBR (standardno) |
| Potpora motoru | Lijevano željezo |
Tehnička dokumentacija
3D crteži
EBARA PUMPA CVM

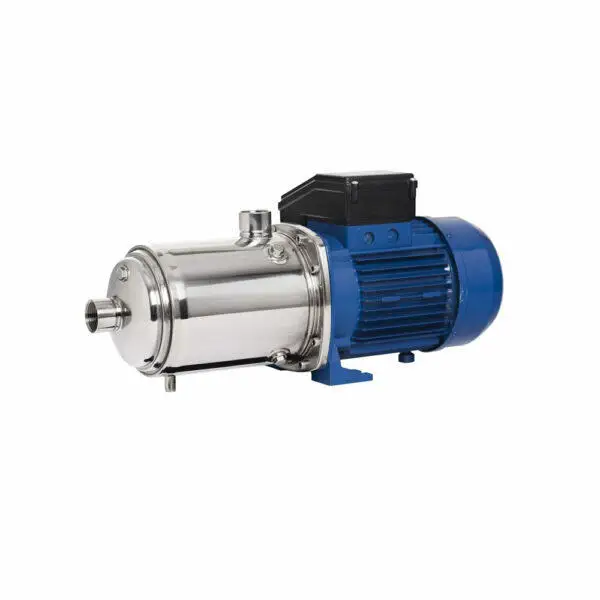

EBARA PUMPA MATRIX
Višestupanjska horizontalna centrifugalna pumpa od nehrđajućeg čelika AISI 304, pogodna za pitku vodu. Njegova čvrsta konstrukcija i kompaktan dizajn omogućuju njegovu ugradnju u razne kućne i industrijske primjene.
Dodatne tehničke informacije potražite u dokumentaciji
- Pojačivači tlaka
- Distribucija i obrada vode
- Grijanje i klimatizacija
- Hlađenje i rashladni uređaji
- Navodnjavanje i prikupljanje kišnice
- Industrijsko pranje
- Industrijske instalacije
| Tehnički podaci | |
| Brzina protoka | do 27 m³/h |
| Ukupna glava | do 97 m |
| Maks. radni tlak | 10 bara |
| Maks. temperatura tekućine |
-15°C ÷ +85°C za st
-15°C ÷ +75°C za H, HS verzije
-15°C ÷ +90°C za TE verziju za visoke temperature
|
| Polovi | 2 |
| Klasa izolacije | F |
| Stupanj zaštite | IP55 |
| Napon | Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10% |
| Materijali | |
| Tijelo pumpe | Nehrđajući čelik AISI 304 (EN 1.4301) |
| impeler | Nehrđajući čelik AISI 304 (EN 1.4301) |
| Vratilo | Nehrđajući čelik AISI 304 (EN 1.4301) |
| Mehanička brtva | Keramika/ugljik/EPDM (standardno) H = grafit/keramika/FPM HS = silicijev karbid/silicijev karbid/FPM |
| Potpora motoru |
EN AB-AISi11Cu2(Fe) (precizno lijevani aluminij)
|
Tehnička dokumentacija
3D crteži
EBARA PUMPA MATRIX

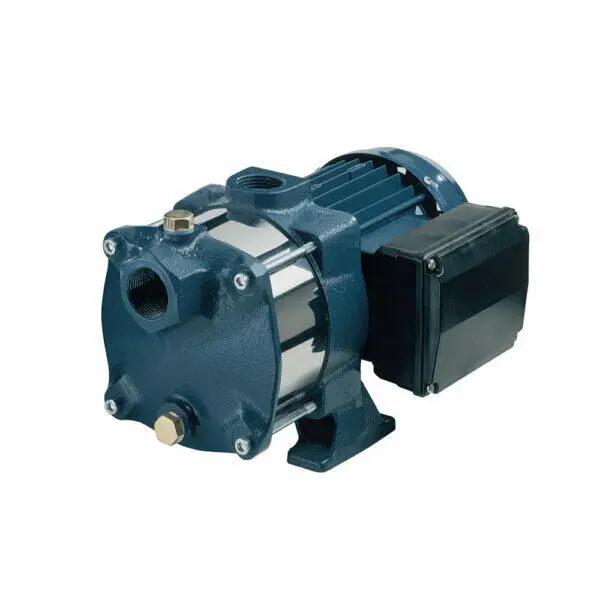

EBARA PUMPA COMPACT
Višestupanjska horizontalna centrifugalna pumpa od lijevanog željeza s tehnopolimernim rotorom. Njegova kompaktna, lagana, tiha i čvrsta struktura čini ga svestranim proizvodom za mnoge kućne primjene.
Dodatne tehničke informacije potražite u dokumentaciji.
- Kućni tlak
- Općenito povišenje tlaka
- Sustavi za navodnjavanje vrta
- Pranje vozila
- Rukovanje čistom vodom
| Tehnički podaci | |
| Brzina protoka | do 7,2 m³/h |
| Ukupna glava | do 79 m |
| Maks. radni tlak | 10 bara |
| Maks. temperatura tekućine | +40°C |
| Polovi | 2 |
| Klasa izolacije | F |
| Stupanj zaštite | IP44 |
| Napon | Jednofazni 1~230V ±10% Trofazni 3~230/400V ±10% |
| Materijali | |
| Tijelo pumpe | Lijevano željezo |
| impeler | OZO+PS sa staklenim vlaknima |
| Vratilo | Nehrđajući čelik AISI 416 (EN 1.4005) |
| Mehanička brtva | Keramika/ugljik/NBR (standardno) |
| Potpora motoru | Lijevano željezo |
| Faze | PPE+PS sa staklenim vlaknima/PTFE |
Tehnička dokumentacija
3D crteži
EBARA PUMPA COMPACT

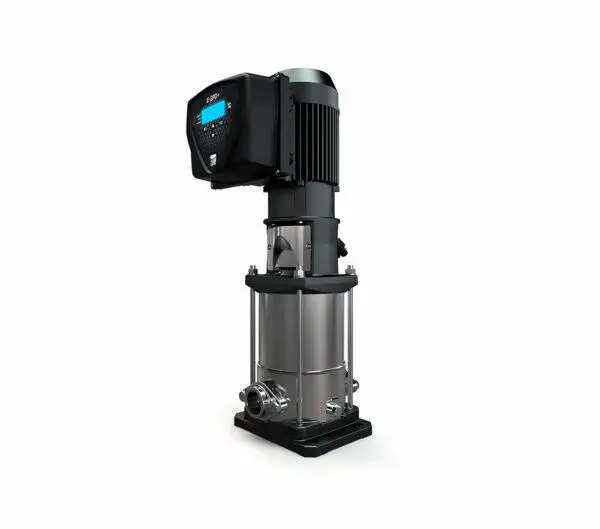

EBARA PUMPA EVMS-K
Vertikalna višestupanjska površinska pumpa od čelika AISI 304 (EVMS), AISI 316L (EVMSL) ili od lijevanog željeza (EVMSG) u kompletu s integriranim E-SPD+ (plus) pretvaračem frekvencije.
S jedne strane visoko inovativna tehnologija EBARA EVMS-a s patentiranim rotorom Shurricane®, a s druge strane E-SPD+ (plus), pretvarač sa zračnim hlađenjem, sposoban kontinuirano mijenjati brzinu i raditi na bilo kojoj radnoj točki, posljedično optimizirajući performanse i potrošnju prema zahtjevima sustava.
Sve EBARA pumpe iz serije EVMS-K rigorozno su testirane, jamčeći punu funkcionalnost sustava i olakšavajući fazu pokretanja.
Za dodatne tehničke informacije pogledajte dokumentaciju.
- Vodoopskrba distribucijskih mreža u sektoru građevinskih usluga
- Opskrba vodom za industriju općenito
- Navodnjavanje vrtova, parkova i sportskih terena
- Obrada vode
- Pranje vozila
| Tehnički podaci | |
| Brzina protoka | 1, 3, 5, 10, 15, 20 m³/h (nazivni protok) |
| Ukupna glava | 243 m |
| Maks. radni tlak | 1,6, 2,5, MPa (16, 25 bara) |
| Maks. temperatura tekućine | od -30ºC do 100ºC |
| MEI | > 0,7 |
| Polovi | 2 |
| Klasa izolacije | F (za klasu visoke temperature B) |
| Stupanj zaštite | IP55 |
| Napon |
Monofazni 230V±10% za MT verziju do 2,2kW
Trofazni 400V±10% za TT verziju do 4kW
|
| Materijali | |
| impeler | Nehrđajući čelik AISI 304 (EN 1.4301) |
| Vratilo |
Nehrđajući čelik AISI 304 (EN 1.4301) ili nehrđajući čelik AISI 329A (EN 1.4462)
(ovisno o modelu)
|
| Mehanička brtva |
Silicij karbid/ugljik/EPDM
Silicijev karbid grafit/silicijev karbid/EPDM ili FPM
|
| Potpora motoru | Lijevano željezo ENGJL-200 EN1561 |
| Vanjsko kućište | Nehrđajući čelik AISI 304 (EN 1.4301) |
| Spojna šipka | Nehrđajući čelik AISI 431 (EN 1.4057) |
| Baza |
Nehrđajući čelik AISI 304 (EN 1.4301) i ASTM CF8 (EN 1.4308) za EVMS
|
Komercijalna dokumentacija
Tehnička dokumentacija
EBARA PUMPA EVMS-K

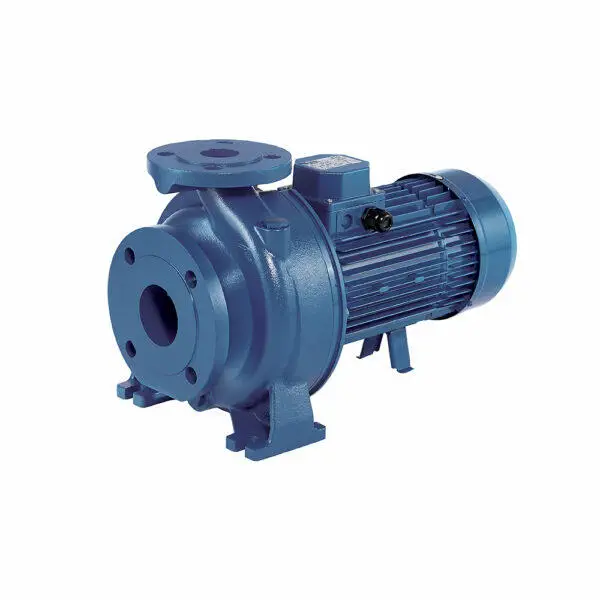

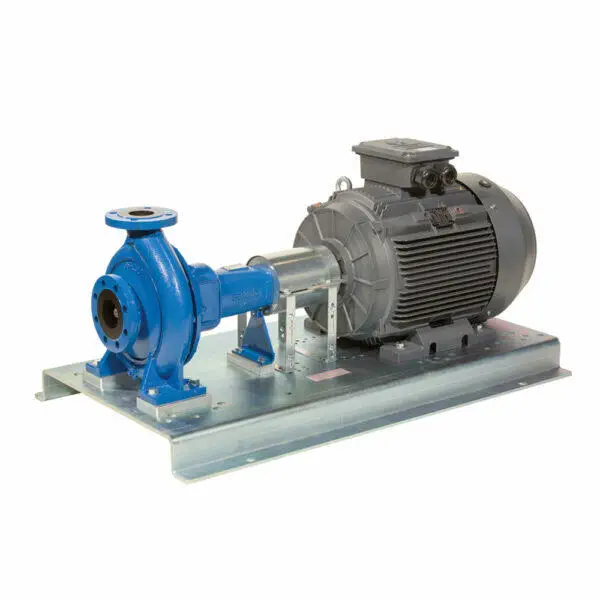

EBARA PUMPA GS SERIJA
Standardizirana jednostupanjska centrifugalna pumpa od lijevanog željeza,
električna pumpa koja kombinira najbolje tehničke performanse u jednom rješenju. Širok raspon (od DN 32 do DN 200-500), raznolikost dostupnih materijala, jednostavno održavanje i hidraulička učinkovitost dodatno su poboljšani interakcijom s elektroničkim rješenjima koja također nudi EBARA. GS modeli dostupni su u verzijama s golim vratilom i električnom pumpom, sa sljedećim tehničkim značajkama:
- Robusno tijelo pumpe od lijevanog željeza
- Radna kola dostupna od lijevanog željeza, nodularnog lijeva i bronce
Brtva se može odabrati u dvije različite verzije: mehanička od silicij-karbida/ugljika/EPDM-a i brtvljena, od silicij-karbidnih vlakana. Ima dva zamjenjiva brončana habajuća prstena koji osiguravaju dugoročan pouzdan rad i visoku hidrauličku učinkovitost. Konačno, prirubnice, od DN 32 do DN 200, sve PN16 (s referencom na EN 1092-1), čine GS proizvodom prikladnim za najteže i najzahtjevnije primjene. Motori su dostupni s 2 ili 4 pola, 50 Hz, s IE3 učinkovitošću (od 0,75 kW), sa snagama u rasponu od 0,37 kW do 355 kW, koji se mogu spojiti s pretvaračima. Dodatne tehničke informacije potražite u dokumentaciji
- Industrijski procesi
- Sustavi hlađenja i klimatizacije
- Pritisak
- Vatrogasne primjene
| Tehnički podaci | |
| Brzina protoka | do 1300 m³/h |
| Ukupna glava | do 150 m |
| Maks. radni tlak | 16 bara |
| Maks. temperatura tekućine | -10°C ÷ 120°C za standardnu verziju 0°C ÷ 80°C za verziju brtvene brtve |
| MEI | > 0,4 |
| Polovi | 2 i 4 |
| Klasa izolacije | F |
| Stupanj zaštite | IP55 |
| Napon |
Trofazni 3~230/400V ±10% (do i uključujući 4kW)
Trofazni 3~400/690V ±10% (od 5,5kW i više)
|
| Materijali | |
| Tijelo pumpe | Lijevano željezo |
| impeler | Lijevano željezo, nodularni lijev, bronca |
| Vratilo | Nehrđajući čelik 431 (EN 1.4057) |
| Mehanička brtva | Mehanička brtva (silicijev karbid/ugljik/EPDM), Brtva pakiranja (vlakna od silicij karbida) |
| Potpora motoru | Lijevano željezo |
Komercijalna dokumentacija
EN733 Standardised Catalogue 50Hz
EN733 Standardised Catalogue 60HzTehnička dokumentacija
3D crteži
EBARA PUMPA GS SERIJA

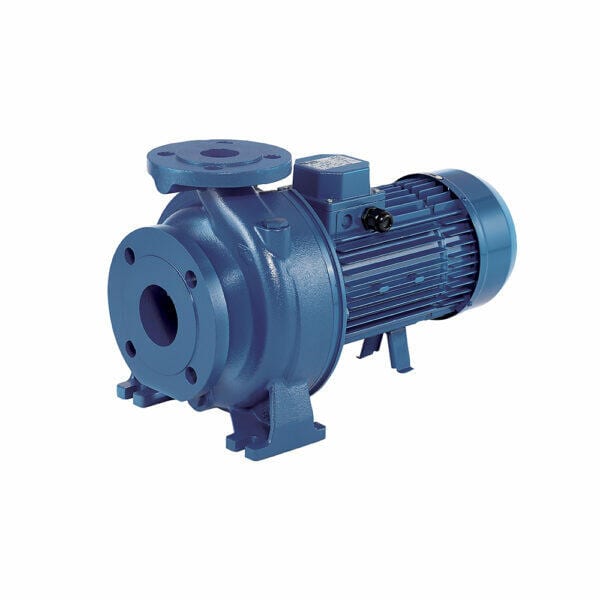

EBARA PUMPA MD – MMD(4)
Standardizirana monoblok centrifugalna pumpa od lijevanog željeza s rotorom AISI 304 za MD i rotorom od lijevanog željeza za MMD
, s 2 i 4 polnim motorima s visokom energetskom učinkovitošću. Električne pumpe MD i MMD imaju stražnji izvlačni dizajn koji omogućuje uklanjanje bloka motora bez potrebe za odvajanjem tijela cjevovoda radi održavanja. Dodatne tehničke informacije potražite u dokumentaciji.
- Sustavi grijanja, ventilacije i klimatizacije
- Vodoopskrba civilnih, poljoprivrednih i industrijskih postrojenja
- Pritisak
- Sustavi za gašenje požara
- Industrijski sustavi za rukovanje tekućinama
- Navodnjavanje farmi, sportskih objekata
- Sustavi pranja
| Tehnički podaci | |
| Brzina protoka | do 600 m³/h |
| Ukupna glava | do 92,7 m |
| Maks. radni tlak | 10 bara |
| Maks. temperatura tekućine | -5°C ÷ +75°C za H, HS, HW, HSW verzije -5°C ÷ +90°C za standardnu i E verziju -10°C ÷ +90°C za MMD |
| MEI | > 0,4 |
| Polovi | 2 i 4 |
| Klasa izolacije | F (B za visoke temperature) |
| Stupanj zaštite | IP55 |
| Napon |
Trofazni 3~230/400V ±10% (uključeno do 4 kW)
Trofazni 3~400/690V ±10% (od 5,5kW i više)
|
| Materijali | |
| Tijelo pumpe | Lijevano željezo |
| impeler | AISI 304 (EN 1.4301) za MD Lijevano željezo za MMD |
| Vratilo |
Nehrđajući čelik AISI 304 (EN 1.4401) za MD
Nehrđajući čelik AISI 420 (EN 1.4021) za MMD
|
| Mehanička brtva | MD = keramika/ugljik/NBR MMD = silicijev karbid/silicijev karbid/NBR H = grafit/keramika/FPM HS = silicijev karbid/silicijev karbid/FPM HW = volframov karbid/volframov karbid/FPM HSW = silicijev karbid/volfram karbid/FPM E = grafit/keramika/EPDM |
| Potpora motoru | Lijevano željezo |
Komercijalna dokumentacija
Tehnička dokumentacija
Data Book MMD4 50Hz 4 polesEBARA PUMPA MD – MMD(4)

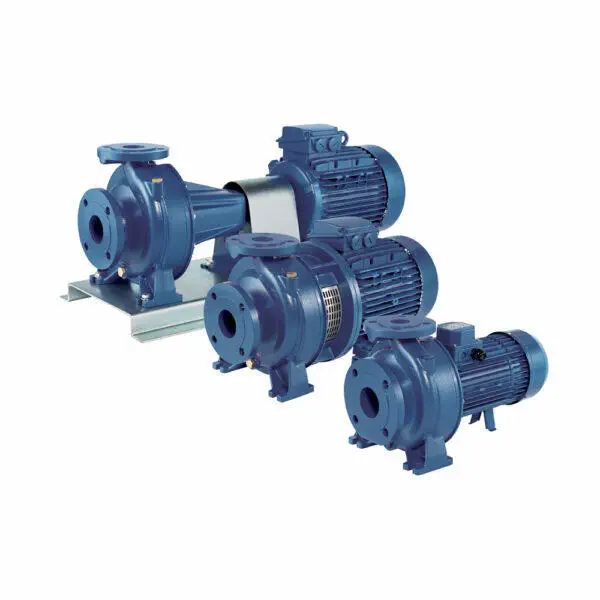

EBARA PUMPA 3D(4) SERIJA
Standardizirana centrifugalna pumpa od lijevanog željeza s čeličnim rotorom AISI 304 i AISI 316
aksijalnim usisavanjem i radijalnim pražnjenjem s motorima od 2 ili 4 pola. 3D SERIJA opremljena je dizajnom na izvlačenje koji omogućuje uklanjanje motora, spojke, nosača i rotora bez ugrožavanja tijela pumpe ili rastavljanja cjevovoda. Mnoge vrste mehaničkih brtvi koje se mogu montirati na električne pumpe omogućuju upotrebu posebnih materijala. Stoga se mogu prilagoditi različitim potrebama na temelju, na primjer, vrste tekućine, temperature ili drugih čimbenika uporabe, pokrivajući, ovisno o modelu, širok raspon temperatura.
3D SERIJA podijeljena je u tri verzije:
- Monoblok 3D SERIJE s produženom osovinom
- 3DS SERIJA s krutom spojnicom i IEC standardnim motorom
- 3DP SERIJA s elastičnom spojnicom i IEC standardnim motorom
Dodatne tehničke informacije potražite u dokumentaciji.
- Sustavi grijanja, ventilacije i klimatizacije
- Vodoopskrba civilnih, poljoprivrednih i industrijskih postrojenja
- Pritisak
- Sustavi za gašenje požara
- Industrijski sustavi za rukovanje tekućinama
- Navodnjavanje farmi, sportskih objekata
- Sustavi pranja
| Tehnički podaci | |
| Brzina protoka | do 138 m³/h |
| Ukupna glava | do 70,0 m |
| Maks. radni tlak | 10 bara |
| Maks. temperatura tekućine | -5°C ÷ +75°C za H, HS, HW, HSW verzije -5°C ÷ +90°C za standardnu i E verziju |
| MEI | > 0,4 |
| Polovi | 2 i 4 |
| Klasa izolacije | F (B za visoke temperature) |
| Stupanj zaštite | IP55 |
| Napon |
Jednofazni 1~230V ±10%
Trofazni 3~230/400V ±10% (uključeno do 4kW)
Trofazni 3~400/690V ±10% (od 5,5kW i više)
|
| Materijali | |
| Tijelo pumpe | Lijevano željezo |
| impeler |
AISI 304 (EN 1.4301)
AISI 316 (EN 1.4404) precizno lijevano za 3D SERIJU 65
|
| Vratilo | AISI 304 (EN 1.4301) |
| Mehanička brtva | Standard = keramika/ugljik/NBR H = grafit/keramika/FPM HS = silicijev karbid/silicijev karbid/FPM HW = volframov karbid/volframov karbid/FPM HSW = silicijev karbid/volfram karbid/FPM E = grafit/keramika/EPDM |
| Potpora motoru |
Lijevano željezo za modele 32-200/3, 15, 18,5 i 22 kW
Aluminij za ostatak asortimana
|
Komercijalna dokumentacija
Tehnička dokumentacija
EBARA PUMPA 3D(4) SERIJA

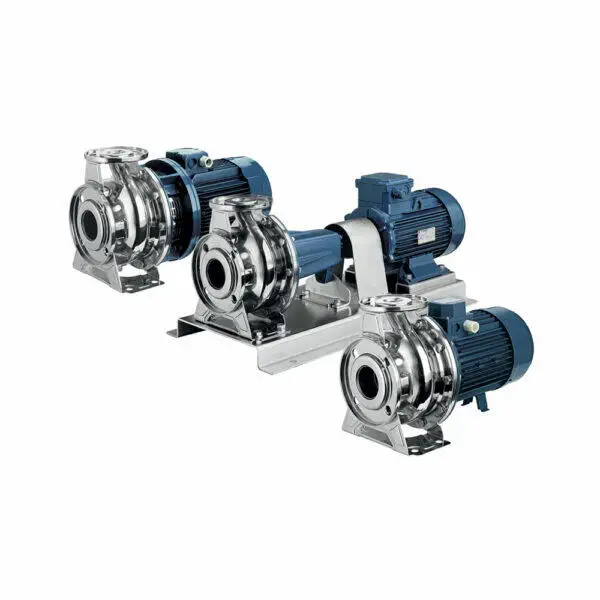

EBARA PUMPA 3(L)(4) SERIJA
Centrifugalna pumpa usklađena s EN733 i dostupna u različitim materijalima
- Nehrđajući čelik AISI 304 (SERIJA 3)
- Nehrđajući čelik AISI 316 (SERIJA 3L)
- Mikrolijevanje od nehrđajućeg čelika AISI 316 za neke modele (3L SERIJA)
EBARA Pumps Europe savršeno razumije različite potrebe sektora u kojima će se pumpe koristiti. Zbog toga je stvorio 3 SERIJE s 2 ili 4 polnim motorima; Kompletna, inovativna, pouzdana i učinkovita serija za uspješan rad čak i u najtežim i najtežim uvjetima. Prepoznatljiva značajka serije 3 je dizajn stražnjeg izvlačenja: konformacija koja omogućuje uklanjanje bloka rotora-motora bez odvajanja tijela pumpe od cjevovoda, čime se omogućuje bilo koja vrsta održavanja. Asortiman se sastoji od:
- Monoblok serije 3(L)M
- S krutom spojnicom serije 3(L)S
- S elastičnom spojnicom serije 3(L)P
Za 3LM SERIJE i 3LS SERIJE dostupna je verzija Z, s kućištem bez potporne noge i s novom nogom izravno montiranom na nosač motora. Ovo rješenje omogućuje da pumpa ostane u ograničenim prostorima gdje nije moguće spojiti podnožje standardne serije 3 i, što je najvažnije, omogućuje spajanje pumpe u različitim položajima zahvaljujući rotaciji stopala za 90°.
Serije 3(L)S i 3(L)P dostupne su s ATEX certificiranom hidraulikom i motorom (predlažemo da kontaktirate prodajnu mrežu za ATEX verziju). Dodatne tehničke informacije potražite u dokumentaciji.
- Sustavi grijanja, ventilacije i klimatizacije
- Vodoopskrba civilnih, poljoprivrednih i industrijskih postrojenja
- Pritisak
- Sustavi za gašenje požara
- Industrijski sustavi za rukovanje tekućinama
- Navodnjavanje
- Rashladni tornjevi
- Bazeni
- Odvodnjavanje
- Sustavi pranja
| Tehnički podaci | |
| Brzina protoka | do 240 m³/h |
| Ukupna glava | do 100 m |
| Maks. radni tlak | 10 bara |
| Maks. temperatura tekućine | -10°C ÷ +75°C za H, HS, HW, HSW verzije -10°C ÷ +90°C za standardne modele -20°C ÷ +90°C za E, ES verziju |
| MEI | > 0,4 |
| Polovi | 2 i 4 |
| Klasa izolacije | F |
| Stupanj zaštite | IP55 |
| Napon |
Jednofazni 1~230V ±10%
Trofazni 3~230/400V ±10% (do i uključujući 4kW)
Trofazni 3~400/690V ±10% (od 5,5kW i više)
|
| Materijali | |
| Tijelo pumpe |
Nehrđajući čelik AISI 304 (EN 1.4301) za SERIJU 3
Nehrđajući čelik AISI 316L (EN 1.4404) za SERIE 3L
Nehrđajući čelik AISI 316 (EN 1.4401) precizno lijevan za SERIJU 3L 65-250 80-160/200/250
|
| impeler |
Nehrđajući čelik AISI 304 (EN 1.4301) za SERIJU 3
AISI 316L (EN 1.4404) za 3L SERIJE 32, 40, 50
AISI 316 (EN 1.4401) precizno lijevano za 3L SERIJE 65, 80
|
| Vratilo |
Nehrđajući čelik AISI 304 (EN 1.4301) za SERIJE 3
Nehrđajući čelik AISI 316L (EN 1.4404) za SERIJU 3L
Duplex za 3L SERIJU 65-250, 80-200/30, 80-200/37, 80-250
|
| Mehanička brtva | Standard = keramika/ugljik/NBR H = grafit/keramika/FPM HS = silicijev karbid/silicijev karbid/FPM HW = volframov karbid/volframov karbid/FPM HSW = silicijev karbid/volfram karbid/FPM E = grafit/keramika/EPDM |
| Potpora motoru | Aluminij – lijevano željezo |
